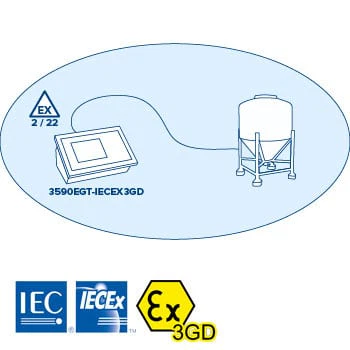

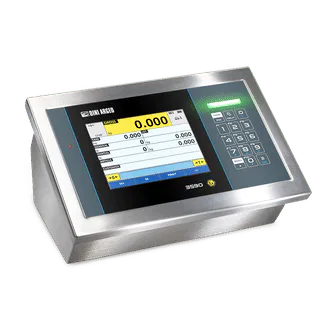

Gewichtsanzeige mit großem Touchscreen-Display, für als explosionsgefährdete eingestufte Ex-Bereiche 2 und 22.
Kennzeichnung ATEX/IECEX:
II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) für Gas
II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub.
ATEX/IECEX-Kennzeichnung in Ausführung mit eigensicherem Anschluss für Wägezellen:
II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) für Gas.
II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub.
Geeignet für fortgeschrittene industrielle Anwendungen, ist er standardmäßig mit 3 seriellen Schnittstellen, Ethernet-Kommunikationsanschluss, vollständig konfigurierbaren Ausdrucken und integriertem Alibispeicher ausgestattet. CE-M eichfähig (OIML R-76 / EN 45501).
NEUHEITEN:
- IECEx-Zertifizierung.
- Neues Gehäuse mit Verschluss ohne frontale Schraubungen zur einfachen Reinigung der Anzeige.
- PG7- und PG9-Kabelverschraubungen mit Adaptern für 4 bis 7 mm und 7 bis 10 mm Kabelführung. Ausgestattet mit einem Antifriktionssystem, das keine zusätzlichen externen Kabelbefestigungen erfordert, wie vom IECEx-Schema und den ATEX-Richtlinien gefordert.

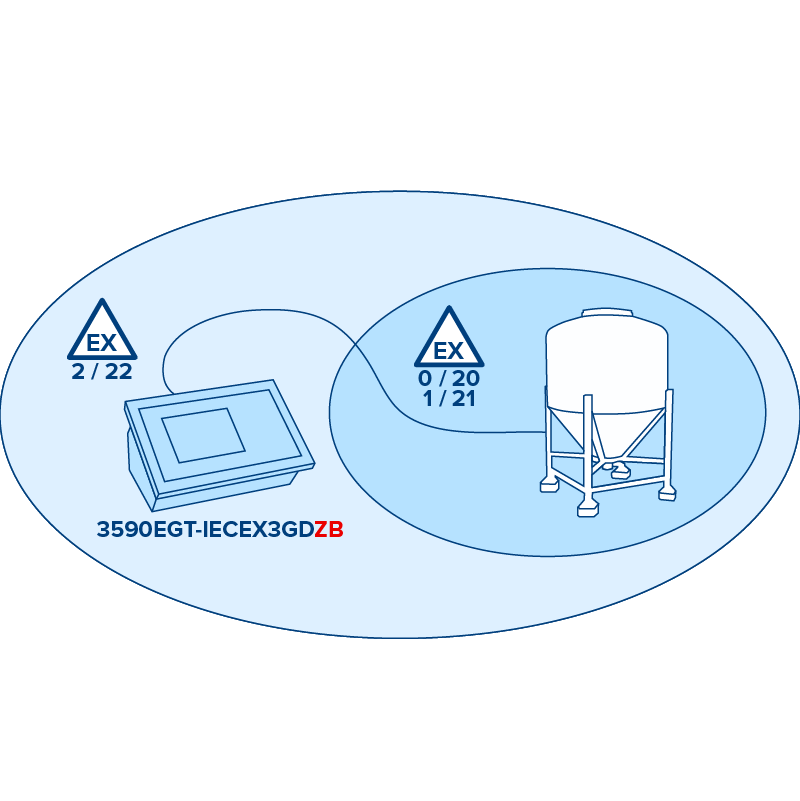

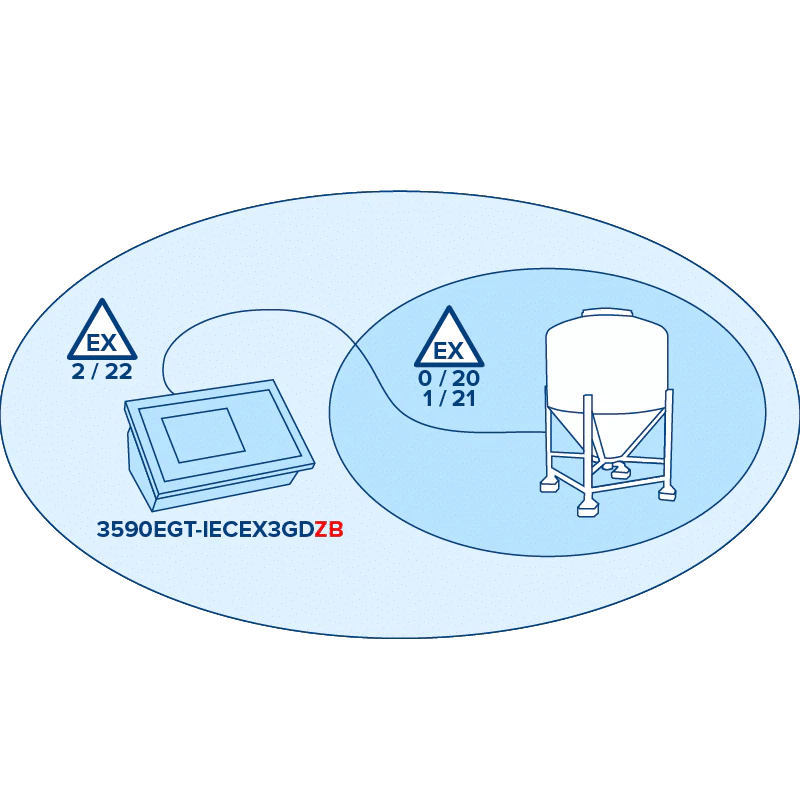

- Erhältlich in spezieller Ausführung für den direkten Anschluss an Wägezellen, die in Zone 1/21 und 0/20 installiert sind.
TECHNISCHE MERKMALE:

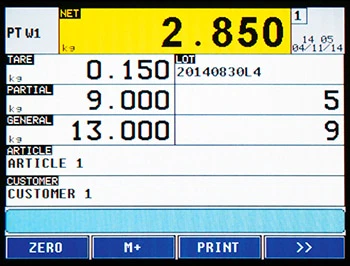

- 5.7 Zoll-Farbiges Touchscreen-Display.
- Mehrsprachige Software.
- Wasserdichte alphanumerische Tastatur mit 15 Tasten.
- 3-farbige Ampel.
- Touchscreen-Tastatur Typ QWERTY, AZERTY oder QWERTZ, wählbar.
- Wasserdichtes Gehäuse aus Edelstahl, mit neuem Schutzsystem IP68.
- Abmessungen: 280x143x185 mm.
- Geeignet für die Verwendung auf dem Tisch.
- Kalenderuhr und permanenter Datenspeicher.
- Alibispeicher als Standard, integriert auf der Hauptplatine.
- Interner Mikro-SD-Steckplatz zur Speicherung von Konfiguration, Logos und kundenspezifischen Bildschirmen (auf Anfrage).
Funktionen, die mit dem DINITOOLS-Dienstprogramm zur Verfügung stehen:
– Konfiguration, Dateneingabe und Druckformatierung.
– Speicherung und Archive aller Informationen auf dem PC.
– Vollständige Sicherung der Konfiguration.
– Instrumentenkalibrierung mit numerischen Werten.
– Anpassung der Anzeigen.
- A/D-Wandler 24 Bit, 4 Kanäle, bis zu 3200 Konv./Sek. mit automatischer Auswahl und bis zu 8 Signal-Linearisierungspunkten.
- 4 unabhängige analoge Gewichtslesekanäle (bis zu 2 in der Version E-AF03).
- Kann an bis zu 16 analoge 350-Ohm-Wägezellen (45 Zellen à 1000 Ohm) angeschlossen werden.
- Max. 10.000e oder Mehrbereich 3 x 3000e @ 0,3 µV/d in einer CE-M-geprüften Version für den legalen Gebrauch.
- Max. 1.000.000 anzeigbare Teilungen für den internen Gebrauch in der Fabrik mit einer internen Auflösung von bis zu 3.000.000 Punkten.
- Anschließbar an Drucker und Etikettierer mit freier Programmierung der Druckformate.
- Stromversorgung bei 110-240 Vac oder 12-24 Vdc Max. 25.2W
VOLLE PROGRAMMIERBARKEIT FÜR KUNDENSPEZIFISCHE ANWENDUNGEN:
- Dank des integrierten Entwicklungsbereiches können vollständig kundenspezifische Anwendungen unabhängig voneinander erstellt werden:
– Spezifische Wägeprogramme nach Kundenanforderungen
– Kundenspezifische Wägeprogramme als Ersatz für Terminals in bereits bestehenden Anlagen
– Assistenten, Bedienernachrichten
– Verwaltung der seriellen Schnittstellen, Anpassung der Protokolle
– Vollständige Verwaltung der digitalen E/A
– Sequentielle oder gleichzeitige Automatisierung
– Dateneingabe, kundenspezifische Archive
– Service der Programmentwicklung (nach Kostenvoranschlag).
STANDARDANWENDUNGEN:
- AF01: Totalisierung und Formulierung (Standard)
- AF02: Stück-/Mengenzählung (optional)
- AF03: Wiegebrücken – Fahrzeug-Ein-/Ausgang (optional)
- AF04: Statistische Kontrolle von vorverpackten Waren (fakultativ)
- AF05: Industrielle Gewichts-/Preiskennzeichnung (fakultativ)
- AF08: Statische Rad- und Achslastwaage mit 2 oder mehr Plattformen (optional)
- AF09: Programm für dynamische oder statische Achslastwägung mit 1 oder 2 Plattformen (optional)
- BATCH1: Einzelkomponenten-Dosierung beim Be- und Entladen (optional)
- BATCH: Programm für Mehrkomponenten-Dosierung beim Be- und Entladen (optional, erfordert IOEXPB-Erweiterungskarte)
EIN- UND AUSGÄNGE:
- 1 Interner serieller ETHERNET-Port, zum Anschluss an das Firmencomputersystem (schließt einen seriellen Port aus).
- 2 serielle RS232-Schnittstelle an Terminals, für den Anschluss an Drucker, PC, Funkmodul und optionale Schnittstellen.
- 1 serieller RS232/RS485-Port an Terminals, für den Anschluss an Repeater, Fernwaage, Ausweisleser oder digitale Wägezellen.
- 4 optoisolierte Ausgänge als Standard, erweiterbar auf bis zu 16 mit optionaler Karte.
- 2 optoisolierte Eingänge als Standard, erweiterbar auf bis zu 8 mit optionaler Karte.
- Externe Profibus oder Modbus/TCP-Schnittstelle (im sicheren Bereich).
- Profinet, Ethernet/IP, EtherCAT, CANopen oder externe DeviceNet-Schnittstelle (optional, im sicheren Bereich. Nur mit Standard-Wägeprogramm AF01).
- Modbus RTU Protokoll.
- Optionale Bluetooth-Verbindung für die schnelle drahtlose Programmierung der Archive über PC, Tablet oder Smartphone.
- Der analoge Ausgang des DAC16O erfordert die Erweiterungskarte IOEXPB.
HAUPT-ZERTIFIZIERUNGEN:
- EU-Baumusterprüfungsbescheinigung (45501:2015)
- OIML R76
- OIML R51 – MID
- OIML R134 (AF09)
- EN/IEC 60079-0
- EN/IEC 60079-11 (Fassung ZB)
- DE/IEC 60079-15
- EN/IEC 60079-31
- Australian legal for trade certificate of approval (NMI S788)
- Zertifizierung nach der ATEX-Richtlinie 2014/34/EU und in Übereinstimmung mit dem IECEx-Schema, Gruppe II Kategorie 3GD nach EN/IEC 60079-0, EN/IEC 60079-11, EN/IEC 60079-15, EN/IEC 60079-31.
VERFÜGBARE SPRACHEN:
- Im Menü auswählbare Sprachen: IT, EN, FR, DE, ES, PT, PL (Polnisch nur verfügbar für EGT-AF01, EGT-AF02, EGT-AF03, EGT-AF04, EGT-AF09, EGT-BATCH, EGT-BATCH1)
Für die Übersetzung von Meldungen und Benutzerbildschirmen stehen Codeseiten zur Verfügung, die mit dem Programm Custom Language Tool (downloadbar im Downloadbereich) erstellt werden:
- Windows 1252: EN, GA, IT, NO, PT, ES, SV, DE, FI, IS, FR, NL, SL
- Windows 1250: PL, CS, SK, HU, SL, SH, RO, SQ, EN, DE
- Windows 1251: RU, UK, BE, BG, SR, MK, EN
- Windows 1253: EL, EN
- Windows 1258: VI, EN, FR
IM KOSTENVORANSCHLAG VERFÜGBAR:
- Spannungsversorgung 24 Vdc.
- Antifriktion-Kabelverschraubungen PG13,5 mit Adaptern für den Durchgang von Kabeln von 5,5 bis 8 mm und von 10,5 bis 13 mm.
