Achslastwaage

Plattform zur dynamischen Verwiegung von Fahrzeugachslasten.

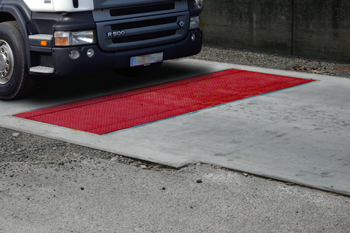

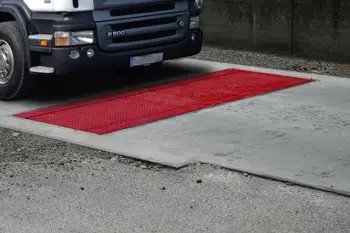

RWS ist eine Achslastwaage, die für den Bau von Wiegestationen zur Kontrolle des Achsgewichts von Fahrzeugen konzipiert wurde. RWS ermöglicht auch die Berechnung des Gewichts eines Fahrzeugs während der Fahrt, indem die verschiedenen Achsen addiert und statisch oder dynamisch gewogen werden. RWS ist CE zugelassen, nach Richtlinie 2014/31/EU zur Überprüfung des Achsgewichts.

Technische Daten:

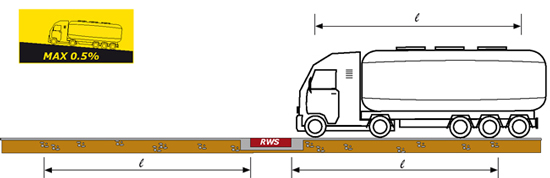

  • Konzipiert für Wiegestationen mit kontrolliertem Zugang, bei denen die Fahrzeuge mit reduzierter Geschwindigkeit innerhalb von 5km/h fahren (weitere Informationen finden Sie im Installationshandbuch)
  • Genauigkeit 1% für den internen Gebrauch, 2% für Venwendung mit Dritten. Diese Genauigkeiten können durch Befolgung der Installationsvorschriften und -anweisungen im Installationshandbuch erreicht werden.
  • Ladefläche aus Blech mit rutschfester Oberfläche, konstruiert um Lasten gemäß der Richtlinie 96/53/EG (maximale Ladung auf einer Achse für in Europa verkehrende Fahrzeuge) standzuhalten.
  • Tragkonstruktion aus Stahlträgern.
  • Ausgelegt für das Wiegen von Achsen bis zu 20 t und das Erkennen von Achsüberlastungen bis zu 30 t (siehe Produkthandbuch für Betriebs- und Wartungsbedingungen).
  • Komplett mit Stützrahmen, bestehend aus einer einzigen Tragkonstruktion aus Stahl, geschweißt und lackiert. Es wird keine Montage benötigt. Das erleichtert die Waagen-Montage und vereinfacht das Mauerwerk.
  • Sandgestrahlt und Lackierung mit Zwei-Komponenten-Epoxid-Beschichtung, sehr korrosionsbeständig.
  • Abmessungen der Lastplatte (l x b): 3 x 0,73 m.
  • 6 Wägezellen aus Edelstahl, Genauigkeitsklasse C3, Schutzart IP68.
  • 20m Kabel zum Anschluss an eine Wäge-Anzeige.
  • Staub- und wasserdichte Verkabelung und Anschlüsse, einfach zu verbinden und zu trennen.
  • Hermetischer Anschlusskasten.
  • Zentrale Zugangstüren für normale Wartung.
  • Große Auswahl anschließbarer Wäge-Anzeigen, auch mit wiederaufladbarer Batterie, um die Waage ohne weitere elektrische Spannungsversorgung zu nutzen.



 Wichtigste Anwendungen:

Das Achslastwägesystem ist ideal für:

  • Kontrolle des Gewichts jeder Achse oder aller verschiedenen Summen der Gewichte und Feststellung von eventuellen Überlastungen.
  • Kontrolle des Gewichts des vom Fahrzeug transportierten Materials und Durchführung einfacher Kontrollen beim Ein-/Ausgang von Waren.
ModellAbmessung Wägebrücke
LxBxH m
WägezellenWägebereich
[max] kg
Teilung
[d] kg

RWS3000×7306×12500 kg30.000 *20

*Ausgelegt für das Wiegen von Achsen bis zu 20 t und das Erkennen von Achsüberlastungen bis zu 30 t (siehe Produkthandbuch für Betriebs- und Wartungsbedingungen).

Beispiel eines anschließbaren Wägeindikators:

Selbstbedien-System 3590EGTBOX8:

Selbstbedien-System aus EDELSTAHL mit 8-Zoll-Touchscreen-Gewichtsanzeige, ideal für die Verwaltung von Selbstbedienungswaagen. Mit serienmäßigen Thermodrucker und RFID-Kartenlesergerät ausgestattet. CE-M eichfähig.

TECHNISCHE MERKMALE:

  • Schalttafel aus satiniertem EDELSTAHL, komplett mit Elektromechanik und Stromversorgung für die integrierten Geräte.
  • Schutzvisier für den Außeneinsatz, gegen Sonne und schlechtes Wetter.
  • Resistives 8″ Touchscreen-Display mit hoher Helligkeit, geeignet für die Verwendung mit Handschuhen und in Anwesenheit von Wasser/Kondensation.
  • Vollständig anpassbare Visualisierungen.
  • Doppelter Lüftungsschlitze und integrierter Ventilator.
  • Interner Wärmer mit Thermostat.
  • Touchscreen-Tastatur Typ QWERTY, AZERTY oder QWERTZ, wählbar.
  • Integrierter RFID-Näherungsleser, mit Leseabstand bis zu ca. 30mm.
  • Integrierter Alibi-Speicher.
  • Schnelle Auswahl der Visualisierungssprache.
  • Thermodrucker mit Schneidervorrichtung. Druckgeschwindigkeit >150mm/Sek., Auflösung 200 dpi, 24/40 Säulen, Papierbreite 80mm.
  • Vollständig konfigurierbare und anpassbare Belege.
  • AF03 Programm für Fahrzeugwaagen, Standardkonfiguration für den Selbstbedienungseinsatz.
  • A/D-Wandler 24 Bit, 4 Kanäle, bis zu 3200 Konv./Sek. mit automatischer Auswahl und bis zu 8 Punkten Signallinearisierung.
  • 4 unabhängige analoge Kanäle zur Gewichtsmessung (bis zu 2 in der Version E-AF03).
  • Max. 10.000e oder Mehrbereich 3 x 3000e @ 0,3 µV/e in der für den legalen Gebrauch eichfähigen CE-M Version.
  • Max. 1.000.000 darstellbare Teilungen für den internen Werkseinsatz mit interner Auflösung bis zu 3.000.000 Punkten.
  • Stromversorgung 110-240 Vac.


WICHTIGE FUNKTIONEN:

  • Nullstellung, Automatische Tara, Voreinstellbare Tara, Gesperrte/entsperrte Tara.
  • Verwaltung der wichtigsten auf dem Markt erhältlichen digitalen Wägezellen.
  • Automatische Erfassung von Fahrer- und Fahrzeugdaten mittels Magnetkarten für Ein-/Ausgang-Wägespeicher .
  • Verwaltung von Fahrzeugen mit Anhänger, auch auf 2 Waagen (Abwiegen der Zugmaschine auf Waage 1 + Abwiegen des Anhängers auf Waage 2).
  • Datenbank mit 500 Speichern für Kunden und 250 Speichern für Lieferanten mit drei alphanumerischen Beschreibungen von 25 Zeichen, Netto-Summe, Gesamtgewichte.
  • Archiv 500 Produkte mit alphanumerischer Beschreibung von 20 Zeichen, Netto-Summe, Gesamtgewichte.
  • Archiv 500 Fahrzeuge mit alphanumerischer Beschreibung von 20 Zeichen, Kennzeichen (10 crt), zugehörige Tara, Netto-Summe, Gesamtgewichte.
  • 6 Stufen der Gesamtmenge, rückstellbar und unabhängig druckbar: Zwischensumme, allgemeine Summe, Gesamtsumme, Kundensumme, Produkt, Fahrzeug.
  • Druck der Berichten von kompletten Archiven oder nur denjenigen, die gewogen sind.
  • Automatischer Druck mit vollständig konfigurierbarem Format.
  • Möglichkeit, ein Passwort für den Zugriff auf das SETUP festzulegen.

SERIELLE SCHNITTSTELLEN, EIN- UND AUSGÄNGE:

  • 1 interner serienmäßiger ETHERNET-Port, zur Verbindung mit dem Betriebssystem.
  • 1 serielle RS232-Schnittstelle (schließt den standardmäßigen ETHERNERT-Port aus), am RJ45-Stecker, zum Anschluss an PC, SPS, Funkmodul und optionale Schnittstellen.
  • 1 serielle RS232-Schnittstelle an Klemmen, zum Anschluss an Drucker, PC, Funkmodul und optionale Schnittstellen.
  • 1 serieller RS232/RS485-Schnittstelle an Klemmen, zum Anschluss an Repeater, Fernwaage, Badge-Leser oder digitale Wägezellen.
  • Standard-Emulationseingang zum Anschluss an Barcode-/Badge-Leser oder externe PC-Tastatur über Kabel mit Mini-DIN-Stecker (optional).
  • 4 Serienmäßige optoisolierte Ausgänge, erweiterbar auf bis zu 16 mit optionaler Karte.
  • 2 Serienmäßige optoisolierte Eingänge, erweiterbar auf bis zu 8 mit optionaler Karte.
  • Externe Profibus-Schnittstelle (optional), für das Automatisierungs-Management.
  • Modbus RTU-Schnittstelle.
  • Optionale Bluetooth-Verbindung, zur schnellen Programmierung von drahtlosen Archiven, über PC, Tablet oder Smartphone.
  • Der Analogausgang DAC16O erfordert eine IOEXPB-Erweiterungskarte.
