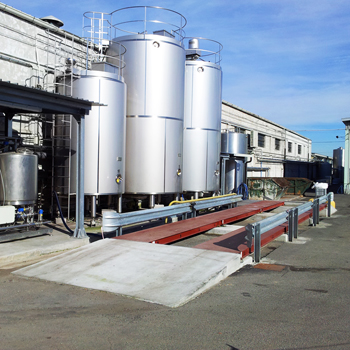

Mobile Fahrzeugwaage

EIGENSCHAFTEN:

Innovative Doppelbahn-Fahrzeugwaage. Leicht zu transportieren und schnell aufzubauen dank reduzierter Bauhöhe und Gewicht. Konstruiert und gefertigt aus qualitativ hochwertigem Material ist diese Waage die ideale Lösung um Zeit, Platz und Kosten zu sparen im Vergleich zur klassischen Fahrzeugwaage. Standard-Version mit serienmäßiger Eichung CE-M für 3000e, für den eichpflichtigen Einsatz.

Vielseitig und präzise, verwendbar für alle Typen Kombinationen. Ideal für die moderne Industrie wie Recycling, Straßenbau, Steinbruch etc. und überall da, wo Standortwechsel aus logistischer Sicht erforderlich ist.

Extrem kompakt: lediglich 22cm Bauhöhe. Minimaler Platzbedarf falls Montage auf Strassenebene, geringe Bauarbeiten bei flurebener Montage.

Die Tragfähigkeit entspricht der Richtlinie 96/53/EG entsprechend der maximalen Achslast für Nutzfahrzeuge im europäischen Transit. (Version für höhere Lasten ist auf Anfrage erhältlich).

Oberfläche aus Stahlblech.

Sandstrahl- und Lackierungsprozess mit Zwei-Komponenten-Epoxidbeschichtung, sehr hohe Resistenz gegen Korrosion.

Aufbau als Überflur- oder Gruben-Variante zu ebener Straße.

Verstärkte Auf-und Abfahrrampen, für mobile oder befestigte Installation (optional).

Gewichtsermittlungsverfahren basierend auf schwingenden Lastträgern (Patent angemeldet), integrierte Überfahrsicherung mit Brems- / Beschleunigungsausgleich und Stützplatten mit Antirutsch-Gummi.

Wägezellen sind wasser- und staubgeschützt.

Eichung serienmäßig, wird im Werk durchgeführt (in Kombination mit einem Dini Argeo Wäge-Indikator).

Kabel und Steckverbinder resistent gegen Dampf und Wasser, einfach zu verbinden und zu lösen.

Modular: Durch einfaches Hinzufügen oder Abnehmen von Modulen entstehen Waagen von 4,5 m – 9 m – 13,5 m – 18 m – 22,5 m Länge (bis zu 36 m auf Anfrage).

Große Auswahl anschließbarer Wäge-Indikatoren, auch mit Batteriebetrieb (wiederaufladbar) möglich, die einen Gebrauch der Waage erlaubt falls kein Stromanschluss vorhanden ist.

Ausgestattet mit 30m Kabel zum Anschluss an den Wäge-Indikator.

OPTIONEN UND ZUBEHÖR:

  • Aufbau, Inbetriebnahme und Einweisung am Aufstellungsort
  • für Überflur-Einsatz: Auf-/Abfahrrampen aus Stahl
  • für Überflur-Einsatz: Auf-/Abfahrrampen aus Beton
  • für Installation auf Straßenebene: Winkel-Kit

Beispiel eines anschließbaren Wägeindikators:

Selbstbedien-System 3590EGTBOX8:

Selbstbedien-System aus EDELSTAHL mit 8-Zoll-Touchscreen-Gewichtsanzeige, ideal für die Verwaltung von Selbstbedienungswaagen. Mit serienmäßigen Thermodrucker und RFID-Kartenlesergerät ausgestattet. CE-M eichfähig.

TECHNISCHE MERKMALE:

  • Schalttafel aus satiniertem EDELSTAHL, komplett mit Elektromechanik und Stromversorgung für die integrierten Geräte.
  • Schutzvisier für den Außeneinsatz, gegen Sonne und schlechtes Wetter.
  • Resistives 8″ Touchscreen-Display mit hoher Helligkeit, geeignet für die Verwendung mit Handschuhen und in Anwesenheit von Wasser/Kondensation.
  • Vollständig anpassbare Visualisierungen.
  • Doppelter Lüftungsschlitze und integrierter Ventilator.
  • Interner Wärmer mit Thermostat.
  • Touchscreen-Tastatur Typ QWERTY, AZERTY oder QWERTZ, wählbar.
  • Integrierter RFID-Näherungsleser, mit Leseabstand bis zu ca. 30mm.
  • Integrierter Alibi-Speicher.
  • Schnelle Auswahl der Visualisierungssprache.
  • Thermodrucker mit Schneidervorrichtung. Druckgeschwindigkeit >150mm/Sek., Auflösung 200 dpi, 24/40 Säulen, Papierbreite 80mm.
  • Vollständig konfigurierbare und anpassbare Belege.
  • AF03 Programm für Fahrzeugwaagen, Standardkonfiguration für den Selbstbedienungseinsatz.
  • A/D-Wandler 24 Bit, 4 Kanäle, bis zu 3200 Konv./Sek. mit automatischer Auswahl und bis zu 8 Punkten Signallinearisierung.
  • 4 unabhängige analoge Kanäle zur Gewichtsmessung (bis zu 2 in der Version E-AF03).
  • Max. 10.000e oder Mehrbereich 3 x 3000e @ 0,3 µV/e in der für den legalen Gebrauch eichfähigen CE-M Version.
  • Max. 1.000.000 darstellbare Teilungen für den internen Werkseinsatz mit interner Auflösung bis zu 3.000.000 Punkten.
  • Stromversorgung 110-240 Vac.


WICHTIGE FUNKTIONEN:

  • Nullstellung, Automatische Tara, Voreinstellbare Tara, Gesperrte/entsperrte Tara.
  • Verwaltung der wichtigsten auf dem Markt erhältlichen digitalen Wägezellen.
  • Automatische Erfassung von Fahrer- und Fahrzeugdaten mittels Magnetkarten für Ein-/Ausgang-Wägespeicher .
  • Verwaltung von Fahrzeugen mit Anhänger, auch auf 2 Waagen (Abwiegen der Zugmaschine auf Waage 1 + Abwiegen des Anhängers auf Waage 2).
  • Datenbank mit 500 Speichern für Kunden und 250 Speichern für Lieferanten mit drei alphanumerischen Beschreibungen von 25 Zeichen, Netto-Summe, Gesamtgewichte.
  • Archiv 500 Produkte mit alphanumerischer Beschreibung von 20 Zeichen, Netto-Summe, Gesamtgewichte.
  • Archiv 500 Fahrzeuge mit alphanumerischer Beschreibung von 20 Zeichen, Kennzeichen (10 crt), zugehörige Tara, Netto-Summe, Gesamtgewichte.
  • 6 Stufen der Gesamtmenge, rückstellbar und unabhängig druckbar: Zwischensumme, allgemeine Summe, Gesamtsumme, Kundensumme, Produkt, Fahrzeug.
  • Druck der Berichten von kompletten Archiven oder nur denjenigen, die gewogen sind.
  • Automatischer Druck mit vollständig konfigurierbarem Format.
  • Möglichkeit, ein Passwort für den Zugriff auf das SETUP festzulegen.

SERIELLE SCHNITTSTELLEN, EIN- UND AUSGÄNGE:

  • 1 interner serienmäßiger ETHERNET-Port, zur Verbindung mit dem Betriebssystem.
  • 1 serielle RS232-Schnittstelle (schließt den standardmäßigen ETHERNERT-Port aus), am RJ45-Stecker, zum Anschluss an PC, SPS, Funkmodul und optionale Schnittstellen.
  • 1 serielle RS232-Schnittstelle an Klemmen, zum Anschluss an Drucker, PC, Funkmodul und optionale Schnittstellen.
  • 1 serieller RS232/RS485-Schnittstelle an Klemmen, zum Anschluss an Repeater, Fernwaage, Badge-Leser oder digitale Wägezellen.
  • Standard-Emulationseingang zum Anschluss an Barcode-/Badge-Leser oder externe PC-Tastatur über Kabel mit Mini-DIN-Stecker (optional).
  • 4 Serienmäßige optoisolierte Ausgänge, erweiterbar auf bis zu 16 mit optionaler Karte.
  • 2 Serienmäßige optoisolierte Eingänge, erweiterbar auf bis zu 8 mit optionaler Karte.
  • Externe Profibus-Schnittstelle (optional), für das Automatisierungs-Management.
  • Modbus RTU-Schnittstelle.
  • Optionale Bluetooth-Verbindung, zur schnellen Programmierung von drahtlosen Archiven, über PC, Tablet oder Smartphone.
  • Der Analogausgang DAC16O erfordert eine IOEXPB-Erweiterungskarte.
ModellAbmessung Wägebrücke
LxBxH m
Wägebereich
[max] kg
Eichwert
[e] kg

DTW515A-92 x (4,50 x 1,00 x 0,22)15.0005
DTW530A-92 x (4,50 x 1,00 x 0,22)30.00010
DTW930A-92 x (9,00 x 1,00 x 0,22)30.00010
DTW960A-92 x (9,00 x 1,00 x 0,22)60.00020
DTW1430A-92 x (13,50 x 1,00 x 0,22)30.00010
DTW1460A-92 x (13,50 x 1,00 x 0,22)60.00020
DTW1860A-92 x (18,00 x 1,00 x 0,22)60.00020
DTW1880A-92 x (18,00 x 1,00 x 0,22)80.00050
DTW2280A-92 x (22,50 x 1,00 x 0,22)80.00050
