3590EGT3GD

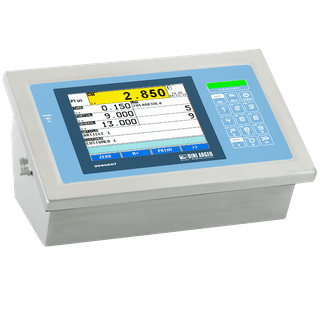

Wäge-Indikator mit großem Touchscreen-Display, Edelstahl-Gehäuse IP68, geeignet für explosionsgefährdete Bereiche, ATEX-Kennzeichnung:

ATEX II 3G Ex nR IIB T6 Gc X für Gase

ATEX II 3D Ex tc IIIC T85°C Dc IP68 X für Staubpartikel.

Serienmäßig programmierbare Ein-/Ausgänge, 3 serielle Schnittstellen, komplett konfigurierbare Druckbilder und integrierter Alibi-Speicher. CE-M eichfähig (OIML R-76 /EN 45501).

TECHNISCHE EIGENSCHAFTEN:

  • Grafisches, hintergrundbeleuchtetes großes Touchscreen-Display, Abmessungen lxh=120x90mm.
  • Mehrsprachige Software.
  • Feuchtigkeitsgeschützte alphanumerische Tastatur mit 15 Tasten.
  • Drei-Wege Kontrollleuchte.
  • QWERTZ-Tastatur im Touchscreen–Display integriert.
  • Feutigkeitsgeschütztes Gehäuse in Edelstahl, IP68.
  • Abmessungen 280x143x185 mm.
  • Geeignet für Tischaufstellung, Wand- und Säulenmontage.
  • Permanente Zeit-/Datum- und Daten-Speicherung.
  • Serieller Alibi-Speicher auf dem Motherboard integriert.
  • Interner Micro SD-Slot (auf Anfrage).


Einstellungen mit der Service-Software DINITOOLS:

– Eingabe von Konfigurationen und Druckformaten.
– Abspeichern aller Daten auf dem PC.
– Schnelles Zurückladen der Daten vom PC.
– Kalibrierprogramm für theoretischen Waagenabgleich.
– Kundenspezifische Anpassung der Bildschirmseiten.

  • A/D-Wandler 24 bit, 4-Kanal Sigma-Delta, bis zu 3200 Wandlungen/Sek. Auto-Select und
  • 8 Linearisierungspunkte für den Wägebereich.
  • OIML R76-Bauart-Zulassung für 10.000e, Mehrbereich bis 3 x 3.000e, Eingangsempfindlichkeit
  • 0,3 µV/e in der eichpflichtigen CE-M Version.
  • Bis zu 1.000.000 anzeigbare Ziffernschritte, mit interner Auflösung bis zu 3.000.000 Punkte.
  • Verwaltung von bis zu 4 unabhängigen Waagen.
  • Anschluss für bis zu max. 16 analoge Wägezellen mit Eingangswiderstand 350 Ohm (oder 45 Zellen mit 1000 Ohm).
  • An Drucker und Etikettiermaschinen mit freien Programmierung anschließbar.
  • Stromversorgung 110 – 240 V AC.


HAUPT-ZERTIFIZIERUNGEN:

  • EU Type Examination Certificate (45501:2015)
  • OIML R76
  • OIML R51 – MID
  • OIML R134 (AF09)
  • Australian legal for trade certificate of approval (NMI S788)


VERFŰGBARE SOFTWARE:

  • AF01: Summierung (Standard)
  • AF02: Zählung – Stück, Liter, etc. (optional)
  • AF03: Eingang/Ausgang für Wägebrücken (optional)
  • AF04: FPVO Prüfung oder Toleranzkontrolle (optional)
  • AF05: Gewicht/Preisrechnend u. Etikettierung (optional)
  • AF08: Statische Achs- und Radlast-Verwiegung von 2 oder verschiedenen Plattformen (optional)
  • AF09: Software dynamische / statische Achslast-Verwiegung von 1 oder 2 Plattformen (optional)
  • BATCH1: Ein-Komponenten-Dosierung Befüllen oder Entleeren (optional)
  • BATCH: Software Mehrkomponenten-Dosierung Befüllen oder Entleeren. (optional, nur mit IOEXPB-Zusatzkarte)


SERIENMÄSSIGE EIN- UND AUSGÄNGE:

  • 2 serielle Schnittstellen RS232 für den Anschluss an Drucker, Funkmodul, PC, SPS, Badge-Lesegerät oder Waage.
  • 1 serielle Schnittstelle RS485/RS232 für den Anschluss an Drucker, PC, SPS oder auch digitale Wägezellen.
  • 4 optoisol. Ausgänge.
  • 2 optoisol. Eingänge.
  • Externe Profibus oder Modbus/TCP-Schnittstelle (im sicheren Bereich).
  • Profinet, Ethernet/IP, EtherCAT, CANopen oder externe DeviceNet-Schnittstelle (optional, im sicheren Bereich. Nur mit Standard-Wägeprogramm AF01).
  • Modbus RTU Protokoll.
  • Analogausgang DAC16O benötigt die Erweiterungskarte IOEXPB .


VERFÜGBARE SPRACHEN:

  • Im Menü auswählbare Sprachen:

IT, EN, FR, DE, ES, PT, PL*

* Polnisch nur verfügbar für EGT-AF01, EGT-AF02, EGT-AF03, EGT-AF04, EGT-AF09, EGT-BATCH, EGT-BATCH1

Für die Übersetzung von Meldungen und Benutzerbildschirmen stehen Codeseiten zur Verfügung, die mit dem Programm Custom Language Tool (downloadbar im Downloadbereich) erstellt werden:

  • Windows 1252: EN, GA, IT, NO, PT, ES, SV, DE, FI, IS, FR, NL, SL
  • Windows 1250: PL, CS, SK, HU, SL, SH, RO, SQ, EN, DE
  • Windows 1251: RU, UK, BE, BG, SR, MK, EN
  • Windows 1253: EL, EN
  • Windows 1258: VI, EN, FR
