DFW-IECEX3GD

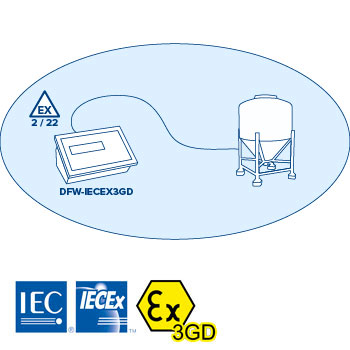

Gewichtsanzeige für als explosionsgefährdete eingestufte Ex-Bereiche. ATEX/IECEx-Kennzeichnung:

II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) für Gas

II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub.

ATEX/IECEx-Kennzeichnung in Ausführung mit eigensicherem Anschluss für Wägezellen:

II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) für Gas

II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub.

Geeignet zur Realisierung von Wiege-, Dosier- und Automatisierungssystemen. CE-M eichfähig (OIML R-76 / EN 45501).

NEUHEITEN

IECEx-Zertifizierung.

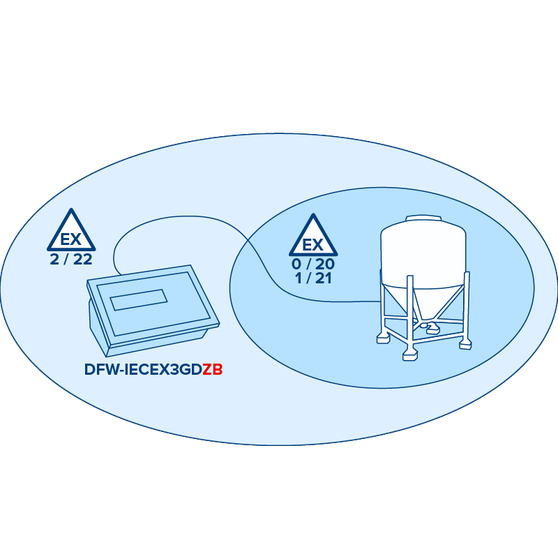

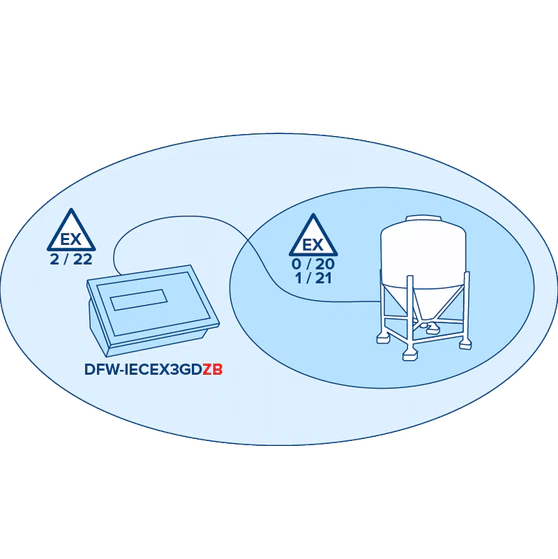

Neues Gehäuse mit Verschluss ohne frontale Schraubungen zur einfachen Reinigung der Anzeige. PG7- und PG9-Kabelverschraubungen mit Adaptern für 4 bis 7 mm und 7 bis 10 mm Kabelführung. Ausgestattet mit einem Antifriktionssystem, das keine zusätzlichen externen Kabelbefestigungen erfordert, wie vom IECEx-Schema und den ATEX-Richtlinien gefordert. Erhältlich in spezieller Ausführung für den direkten Anschluss an Wägezellen, die in Zone 1/21 und 0/20 installiert sind.

TECHNISCHE MERKMALE

Wasserdichte Tastatur mit 17 Tasten.

LCD-Display mit Hintergrundbeleuchtung als Standard mit 6 Ziffern von 25 mm.

Satiniertes Edelstahlgehäuse IP68.

Geeignet für die Verwendung auf dem Tisch.

Abmessungen: 280x143x185 mm.

Max. 10.000e oder 3 x 3000e @ 0,3 µV/d in einer CE-M-geprüften Version für den legalen Gebrauch.

Max. 1.000.000d anzeigbar für den internen Gebrauch in der Fabrik.

Bis zu 8 Signal-Linearisierungspunkte mit DINITOOLS (3 von der Tastatur).

Interne Auflösung bis zu 3.000.000 Punkten.

A/D-Wandlung 24 Bit Sigma-Delta , max.200 Konv./Sek. automatische Auswahl.

Schutzhülle für Platine im Inneren des Gehäuses.

Digitales Kalibrieren und Set-Up über die Tastatur.

Instrumentenverwaltung und -konfiguration vom PC aus mit DINITOOLS.

4 Kanäle (für jedes einzelnes Wiegesystem).

Stromversorgung bei 110-240 Vac oder 12-24 Vdc Max. 25.2W (optionales Netzkabel).

Anschluss von bis zu 8 Wägezellen mit 350 Ohm.

EIN- UND AUSGÄNGE

Bidirektionaler RS232/C-Port konfigurierbar für den Anschluss an Drucker/Etikettierer im sicheren Bereich.

Bidirektionaler Port RS232/C konfigurierbar für PC, PLC, zusätzliche Fernanzeige, im sicheren Bereich.

FUNKTIONEN

TASTATUR:

Nullstellung, automatische Tara, voreingestellte Tara, Daten drucken und/oder senden, ausgewählter Funktionsbefehl, Ein-/Ausschalten, Archiv von 20 Tarawerten, 2 numerische IDs, Tastatursperre, letzte Druckwiederholung.

AUSWÄHLBARE FUNKTIONEN:

– Hochauflösende x 10 Anzeige;

– Netto/Brutto oder lb/kg-Konvertierung;

– Gewichtssummierung;

– Formulierung;

– Steuerung +/-;

– Prozentwägung;

– Zugelassene Gewichtsübertragung an PC/PLC (mit Option Alibispeicher ALMEM);

– Stückzähler;

– Ein-/Ausgang;

– Hold;

– Sollwertsteuerung (mit Option DFIO).

VERFÜGBARE SPRACHEN FÜR DEN DRUCK

IT, EN, FR, DE, ES, PT, CN*, EL*

* Chinesisch und Griechisch erfordern eine Programmierung des Druckers/Etikettierers (S1, nur zum Zeitpunkt der Bestellung)

MASTER/REPEATER-OPTION

Programm (Code MSTSLV) spezifisch für die Verwendung der Anzeige als Universal- oder Multiwaage (MASTER) Gewichtsrepeater in Kombination mit DFW/DGT/MCW.

ARBEITSMETHODEN:

Multiwaage-Repeater (MASTER):

Modalität, die es Ihnen erlaubt, bis zu 32 unabhängige Waagen zu wiederholen, mit der Möglichkeit, ihre Funktionen zu verwalten oder die Summe der Gewichte aller Waagen anzuzeigen und zu drucken.

UNIVERSAL-Gewichtsrepeater:

Modalität, die es erlaubt, das Gewicht jeder beliebigen Waage zu wiederholen, durch die Konfiguration der Eingabezeichenkette.

HAUPT-ZERTIFIZIERUNGEN

EU-Baumusterprüfungsbescheinigung (45501:2015)

OIML R76

EN/IEC 60079-0

EN/IEC 60079-11 (Version ZB)

DE/IEC 60079-15

EN/IEC 60079-31

Australian legal for trade certificate of approval (NMI S788)

Zertifizierung nach der ATEX-Richtlinie 2014/34/EU und in Übereinstimmung mit dem IECEx-Schema, Gruppe II Kategorie 3GD nach EN/IEC 60079-0, EN/IEC 60079-11, EN/IEC 60079-15, EN/IEC 60079-31.
