Die Gewichtsanzeige DFWIECEX stellt den neuesten Stand der Technik für Wägungen in explosionsgefährdeten Bereichen dar. Dank des hintergrundbeleuchteten RGB-Displays, des leistungsstarken Prozessors und vor allem der wichtigsten verfügbaren Schnittstellen, die alle eigensicher sind, ermöglicht DFWIECEX die Integration der Waage in die Produktionsprozesse, direkt in gefährlichen Bereichen, die Steuerung von Elektroventilen und die Kommunikation mit SPS und anderen Geräten. IECEx- und ATEX-zertifiziert und für den Einsatz bei Dritten zugelassen.
Besonderheiten
LCD Display mit RGB-Hintergrundbeleuchtung.
Hochgeschwindigkeits-X-Core-CPU der neuesten Generation, ideal für die Verwaltung schneller und präziser Wäge-, Abfüll- oder Dosierprozesse
Vollständiges Angebot an Industrieschnittstellen, zur Auswahl:
Eigensichere digitale I \ O
Eigensicherer Analogausgang
Bis zu 3 bidirektionale, eigensichere serielle RS485-Ports
Bluetooth
HINWEIS: Alle oben genannten Schnittstellen sind für den Einsatz in explosionsgefährdeten Bereichen zertifiziert
Technische Daten
Schutz:
– vor Gas: Ex ib [ib Gb] [ia Ga] IIC T4 Gb
– vor Staub: Ex tb [ib Db] [ ia Da] IIIC T135 ° C Db
– ATEX: II2 (2) G (1) G
– ATEX: II2 (2) D (1) D
– Ta 0 ° C / + 50 ° C

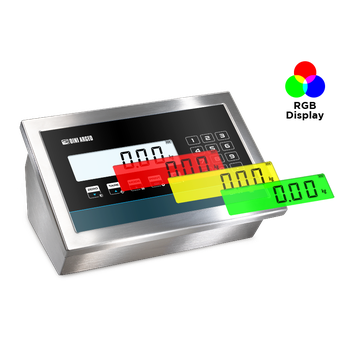

Kontrastreiches RGB-Display mit Hintergrundbeleuchtung und 6 25-mm-Ziffern. Helligkeit über die Tastatur einstellbar.
Wasserdichte Tastatur mit 17 Tasten
Gehäuse aus Edelstahl AISI304 mit IP65- und IP68-zertifiziertem Schutz.
Minimaler Messbereich (Innenbereich): 0,01 µV / d
4 Zelleneingänge, mit wählbarer Betriebsart:
– Einzelwaage (mit nur einem Eingang)
– 4-Kanal-Digital-Anschlussdose (Nutzung mehrerer Zelleneingänge)
Metrologische Zulassung: 10.000e oder Mehrbereich 3x3000e @ 0,3µV / e.
Anschluss bis zu 8 350Ohm Zellen.

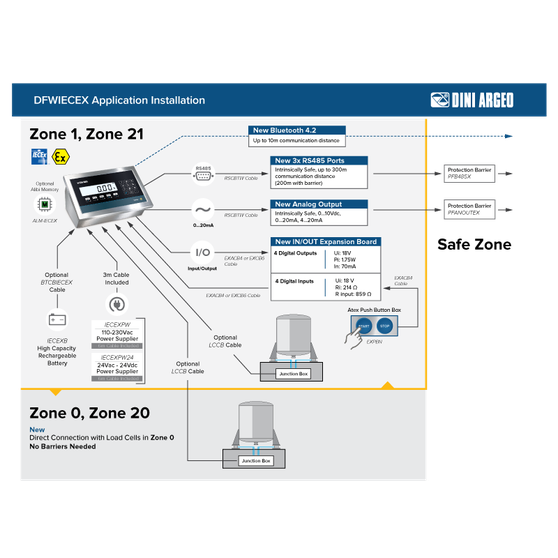

Möglichkeit des direkten Anschlusses an den in Zone 0 und 20 installierten Lastaufnehmer.
1 eigensicherer serieller RS485-Port als Standard für die bidirektionale Kommunikation mit SPS, PC oder Geräten in explosionsgefährdeten Bereichen.
Wahl des Netzteils (siehe Optionstabelle):
– Mittels Netzteil Dini Argeo, 110-230 Vac oder 24 Vac – 24 Vdc
– Über externe Batterie Dini Argeo, aus Edelstahl, mit einer Autonomie von ca. 40 h (Verbindung / Trennung direkt im explosionsgefährdeten Bereich und Aufladen in einem sicheren Bereich)
Abmessungen: 280 x 143 x 185 mm.
Verfügbare Kabelverschraubungen: 2 x PG9 als Standard, 1 PG im Lieferumfang (nicht montiert) und Vorkehrungen für zusätzliche 2 optionale PG9.
Hauptzertifizierungen
EU Type Examination Certificate (EN 45501:2015)
OIML R76
EN/IEC 60079-0
EN/IEC 60079-11
EN/IEC 60079-5
EN/IEC 60079-31
Zertifizierung nach der ATEX-Richtlinie 2014/34/EU und in Übereinstimmung mit dem IECEx-Zertifizierungsschema, Gruppe II Kategorie 2GD nach EN/IEC 60079-0, EN/IEC 60079-11, EN/IEC 60079-5, EN/IEC 60079-31.
Kommunikationsschnittstellen – Optionen
OPTIONALE DIGITALE EINGÄNGE \ AUSGÄNGE:
Karte mit 4 eigensicheren digitalen Eingängen und 4 Ausgängen, mit folgenden Spezifikationen:
Eingänge
– Ui: 18 V
– Ri: 214 Ω
– R-Eingang: 859 Ω
Elektronische Relaisausgänge
– Ui: 18 V
– Pi: 1,75 W
In: 70 mA
Eigensichere Stromversorgungsklemme, zum Steuern von Geräten im ATEX-Bereich oder Drucktastenfeld. Ausgangsspannung 6 V, max. Strom 300 mA.
HINWEIS: Mit der verfügbaren Stromversorgungsklemme ist es möglich, das EXPHBN-Bedienteil direkt zu verwalten, sogar in einem sicheren Bereich, ohne Schutzbarrieren.
OPTIONALER ANALOGAUSGANG:
Eigensicherer Analogausgang, programmierbar auf 0 … 10 VDC, 0 … 20 mA oder 4 … 20 mA
HINWEIS: Es ist möglich, das Signal direkt in einen sicheren Bereich zu übertragen unter Verwendung der eigensicheren Schutzbarriere, PFANOUTEX-Code für Analogausgang in 0 … 20 mA (oder 4 … 20 mA) Konfiguration.
SERIELLER RS485-ANSCHLUSS
2 eigensichere serielle RS485-Ports, optional, für die Kommunikation mit Repeatern und anderen Geräten.
HINWEIS: Es ist möglich, Daten direkt in einem sicheren Bereich mit dem Schutzbarrierecode PFB485EX
Baugruppe-Zertifizierung
EXDC: Baugruppe ATEX-Zertifizierung für DFWIECEX
